智淼消防防雷裝置檢測專業設備儀器系列，根據雷電防護裝置檢測資質管理辦法（中國氣象局令第31號）要求配置，符合標準。可滿足國家法定計量檢定機構檢定或校準，易于使用掌握，操作方便，適于現場使用。可適用于用于避雷裝置檢測、防雷工程驗收檢測、過壓器件運行監測、機房環境檢測、建審項目檢測、雷電災害調查等。

接地電阻土壤電阻率測試儀可以使用2、3、4線法測量接地電阻、土壤電阻率、接地電壓測量等功能。接地電阻量程可達：0.00Ω～30.00KΩ，土壤電阻率量程可達：0.00ΩM～9999KΩM，電壓量程：0～600V，每棟房子或者每個機房的地網設計前，都要考慮到地網要布多大才符合設計要求，這時判斷的一個重要參數就是土壤電阻率。

土壤電阻率測試儀：四線法測量，測試電流：>20mA（正弦波）分辨率：0.01Ω

準備測量5米深的土壤電阻率

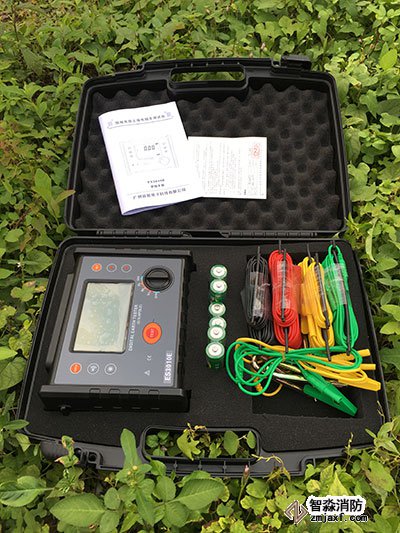

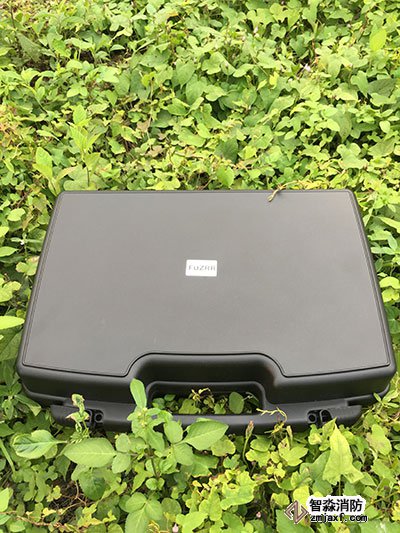

打開儀表箱，ES3010E標準配件有：儀表1臺,儀表箱1個,輔助接地棒4根,測試線  4條,簡易測試線2條,1.5V電池6節用戶手冊 保用證1份

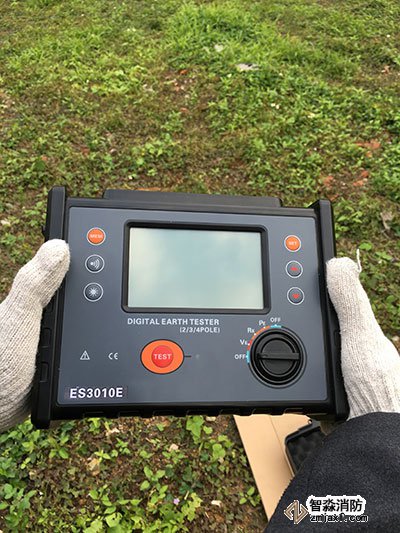

拿出ES3010E儀表來，此時旋轉開關在OFF檔位。關機狀態中

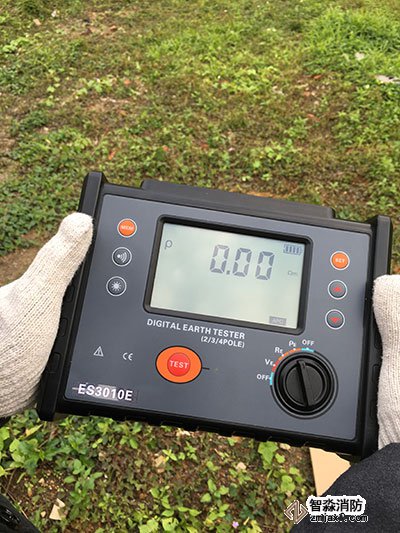

測量土壤電阻率，就把旋轉開關旋轉到ρE檔，將會顯示0.00Ωm，測量接地電阻就旋轉到RE檔，接地電壓就VE檔

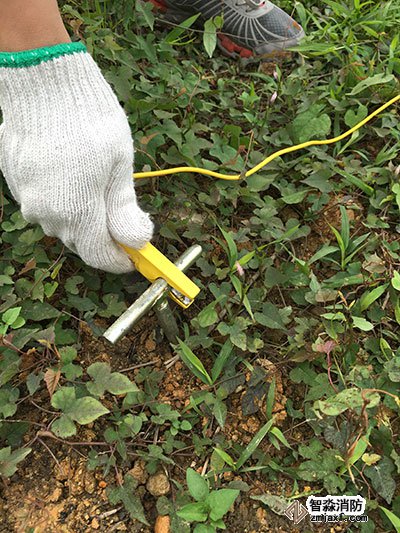

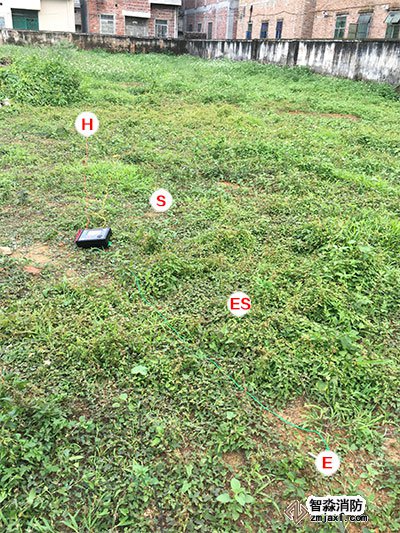

把接地棒打到土壤下，線上有鉗子的一端鉗住接地棒，還要再打三根接地棒。共：紅，黃，綠，黑四根線。接地線的按照H,S,ES,E順序成一直線排列，每個接地棒之間距離為5米

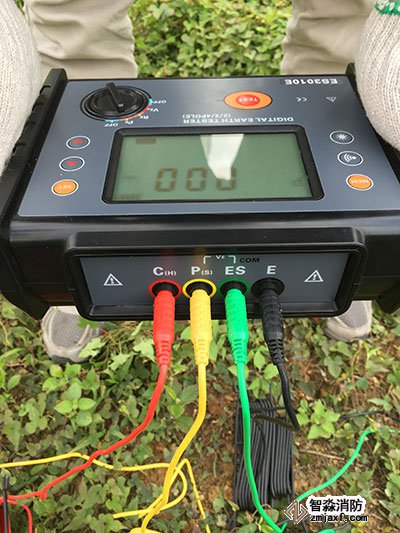

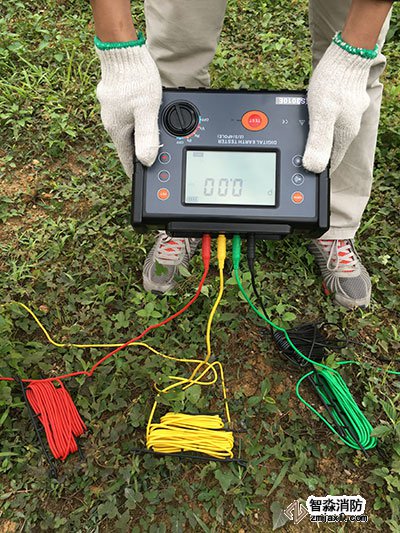

紅，黃，綠，黑對應儀表上的顏色插口就行

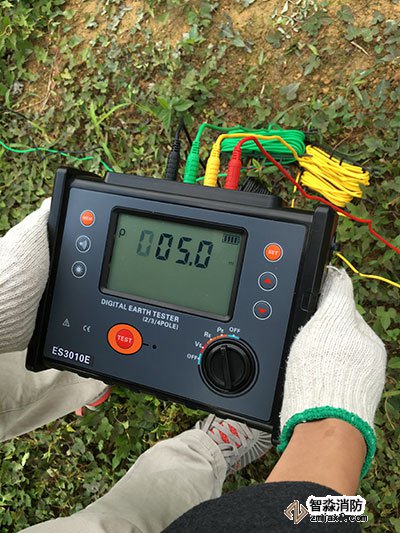

按SET鍵設置好距離。如5米

如果測量5米深的土壤，那就將接地棒排成一條直線，相鄰兩個接地棒棒的間距為5m,儀表上就設置5米，如果30米深的，每個棒之間間距30米，儀表上設置30米就行

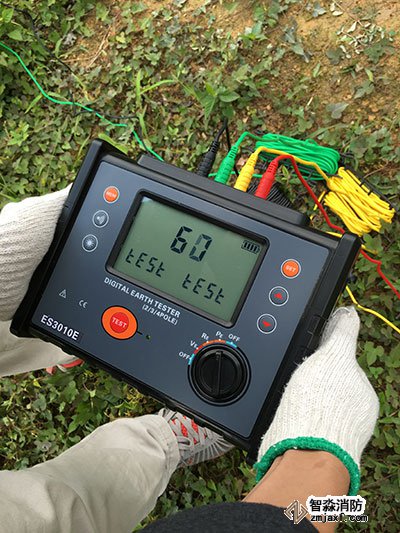

然后按TEST鍵開始測量。開始從10秒，現在還有6秒就可以完成

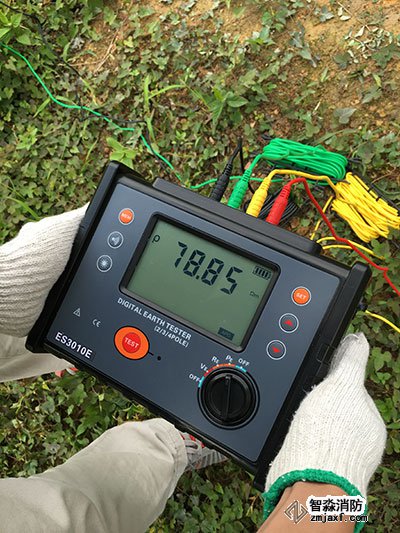

終于完成，此時顯示出來的土壤電阻率為78.85Ωm

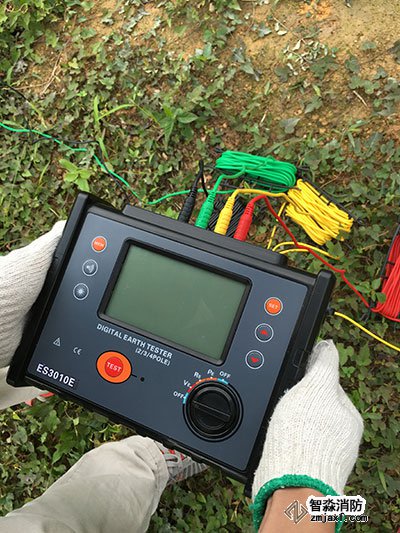

測量完成，把旋轉開關旋轉到OFF檔，就關機

盒上儀表機，收工

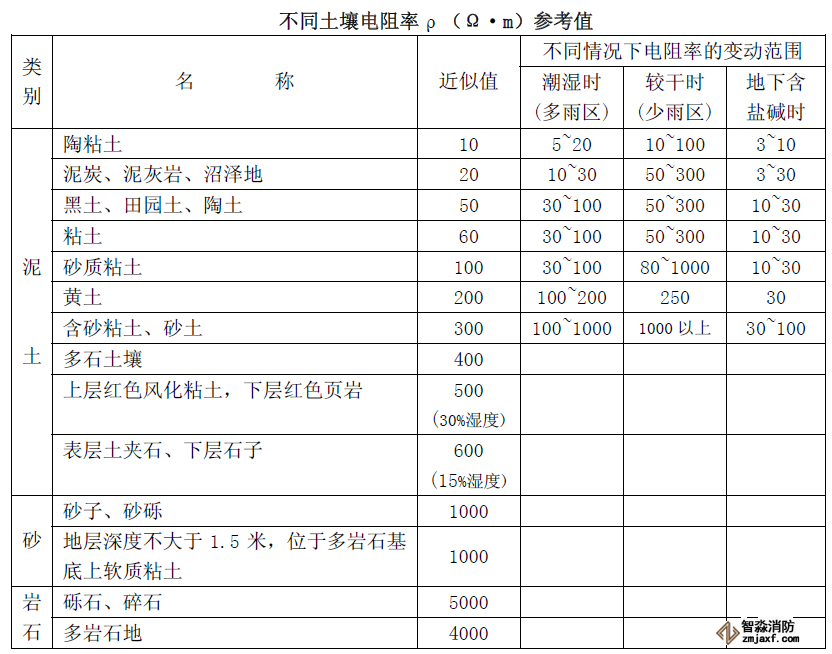

本案例測試的為沙質粘土，附土壤電阻率參考值：
